Il sistema a cerniera offre possibilità di realizzare delle combinazioni e varianti di fissaggio per porte con apertura verso l'esterno e verso l'interno con profilo intercambiabile e rinforzi per gli spigoli
Tutte le parti metalliche della cerniera sono anticorrosive. Per porte esposte a sollecitazioni straordinarie è disponibile una versione antiruggine
Utilizzabile DIN sinistra/DIN destra
Versioni speciali per porte a soffietto e porte antiscasso
Disponibili per tutti i profili più in uso in alluminio e acciaio. Cerniere disponibili in tonalità alluminio anodizzato e colori RAL
Cuscinettatura esente da manutenzione
Provata su porte antifumo e antincendio
Stabile grazie a perni di supportio monoblocco
DESCRIZIONE
Compilate subito il vostro catalogo prodotti personalizzato:
HAHN TÜRBAND 4 AT – IL MIGLIORE FATTO ANCORA MEGLIO
Il fiore all’occhiello delle cerniere Dr. Hahn, la Türband 4, è stata ottimizzata in alcune funzioni importanti. Inoltre sono stati aggiunti dei dettagli, che ne migliorano l’efficienza nelle lavorazioni in officina e in cantiere. Con una ripartizione delle forze che agiscano sulla cerniera, dopo la regolazione orizzontale, questa si presenta ancora più stabile sull’elemento. Le regolazioni si eseguono più facilmente, anche in presenza di ante molto pesanti.
Nuova in questa serie e la misura zero, dal centro del cilindro al punto di fissaggio sul telaio, riducendo al minimo l’ingombro della cerniera sul telaio.Qeusta nuova variante trova la sua applicazione quando si ha poco spazio sul telaio.
E’ stata rifatta la geometria della Türband 4 AT che garantisce il fissaggio perfetto dei tappini.
APPLICAZIONI
portoni d'ingresso di edifici
porte di ingresso secondarie
porte funzionali
porte interne
porte esterne
Materiale
alluminio estruso

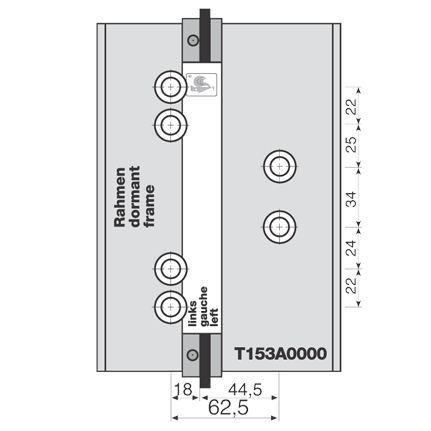

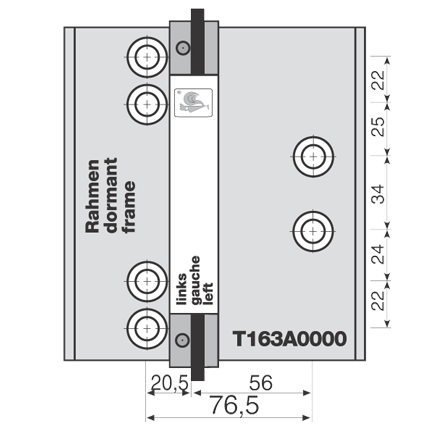

Tipo di fissaggio
fissaggio mediante <link internal-link di>vite di ancoraggio o in alternativa mediante piastre di rinforzo per profili: 15 e 21 mm
Versioni
due punti di rotazione: 20 mm e 36 mm
Carico massimo sostenibile
in funzione del tipo di esecuzione del profilo max: 220 kg
Regolabilità
anta agganciata regolabile in sei direzioni
in orizzontale ± 2,5 mm in continuo
in verticale, + 3 / - 2 mm in continuo
Regolazione pressione di tenuta ± 0,5 mm
Omologazione speciale
Provata su porte antifumo e antincendio
Certificazioni
certificazione CE a norma <link http: store.uni.com magento-1.4.0.1 index.php external-link-new-window>EN 1935:2002 classe di cerniere 14, <link http: www.skgikob.nl en downloads assessment-guidelines.html external-link-new-window skg>SKG 3 stella
Versioni colorate
cerniere disponibili in tonalità alluminio anodizzato e colori RAL
CLASSIFICAZIONE CE
Türband 4 AT a tre ali: 4 7 7 1 1 4 1 14
tipo
icona
Classe
significato
Classe di utilizzo
4
Classe 4: uso molto pesante. Nastri per porte esposte a uso frequente e violento.
Funzionalità continua
7
Classe 7: 200.000 cicli di prova (solo cerniere della porta)
Massa della porta di prova
7
Classe 7: massa della porta di prova 160 kg
Antincendio
1
Classe 1: adatto per porte antincendio / antincendio (EN 1634-1)
Sicurezza di utilizzo
1
I requisiti di base per la sicurezza d'uso devono essere soddisfatti da tutti i nastri. Pertanto, qui c'è solo la classe 1.
Anticorrosione
4
Classe 4: resistenza alla corrosione estremamente elevata
Antiscasso
1
Classe 1: da utilizzare su porte anti-effrazione, in base alla valutazione del contributo dei nastri anti-effrazione della rispettiva porta anti-effrazione.
Classe di Cerniera
14
Classe 14: i nastri di questa classe soddisfano i requisiti per un uso molto pesante
La classificazione 4 7 7 1 1 4 1 14 esprime quanto segue: cerniera in grado di sostenere fortissime solecitazioni (4), come confermano prove continue eseguite con 200.000 cicli (7), per porta con massa fino a 160 kg (7*), idonea alla protezione antincendio e antifumo (1), presenta una resistenza alla corrosione di 240 h (4) e può essere impiegata su porte antiscasso (1). *) Nelle prove sono stati inoltre assolti con esito positivo 20 cicli con 320 kg e 5 cicli con 480 kg a norma EN 1935. Il prodotto resiste provatamente ad una sollecitazione al taglio di almeno 15,0 kN.
